美國ALLEGRO型號A1699是一款優化的霍爾效應集成電路（IC），為方向檢測和真正的零速數字環形磁鐵傳感提供了用戶友好的解決方案。小型封裝可以很容易地組裝和使用與各種目標傳感應用。

集成電路采用專利算法，滿足汽車變速器應用的特殊操作要求。通過可變脈寬輸出協議傳輸目標的速度和方向。A1699特別擅長在不犧牲最大氣隙容量或產生任何錯誤方向信息的情況下處理振動。先進的振動檢測算法將傳感器IC系統地標定在真實目標旋轉的原始極上，而不是振動上，始終在工作模式下保證信號的精確性。

先進的信號處理和創新的算法使A1699成為滿足各種方向和速度感測要求的理想解決方案。

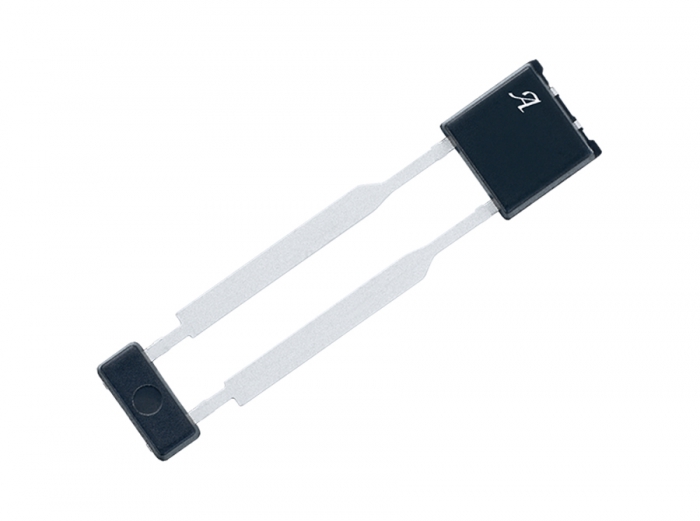

A1699采用2引腳微型SIP封裝后綴UB），無鉛（Pb），鍍錫引線框架。 UB封裝包括集成在單個包覆成型封裝中的IC和電容器，以降低外部EMI保護要求。

主要特點

集成IC和電容器，單個包覆成型封裝，可降低外部EMI保護要求

雙線，脈沖寬度輸出協議

高度可配置的輸出協議選項

數字輸出表示目標配置文件

目標的速度和方向信息

耐振動

小信號鎖定，適用于小振幅振動

用于大振幅振動的專有振動檢測算法

與氣隙無關的切換點

大的操作氣隙能力

欠壓鎖定

真正的零速運行

寬工作電壓范圍

AEC-Q100汽車合格

具有掃描路徑和IDDQ測量的魯棒測試覆蓋
