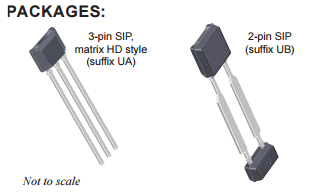

美國ALLEGRO型號A17201霍爾元件是一款交流耦合霍爾效應傳感器IC，包括單片集成電路，可響應由旋轉環形磁鐵產生的變化的磁場切換，或者當與磁鐵耦合時，通過鐵質目標進行切換。該器件還包括一個集成的跟蹤電容，無需外部濾波電容即可提供高精度的模擬傳感。這降低了成本和組件，同時提高了最終傳感器解決方案的可靠性。磁場變化會影響兩個集成的霍爾傳感器，然后在芯片上進行差分放大。差分設計通過抑制該共模信號變化，在器件工作氣隙范圍內提供對徑向振動的免疫力。使用帶集成電容的片上差分帶通濾波器消除了穩態系統偏移。該濾波器還提供對電磁源干擾的相對免疫力。該器件采用先進的溫度補償功能，用于高通濾波器，靈敏度和施密特觸發開關點，以確保在各種氣隙和溫度范圍內對低頻進行最佳操作。該器件包括：電壓調節器，兩個霍爾傳感器，溫度補償電路，信號調理放大器，帶通濾波器，施密特觸發器和輸出控制。板載穩壓器允許在3.5至24 V的電源電壓下工作。穩壓電流輸出配置為雙線接口電路，非常適合在車輪速度應用中獲得速度信息。器件封裝的工作環境溫度范圍為-40°C至150°C，采用3引腳塑料SIP（后綴UA）或2引腳塑料SIP（后綴UB）。兩種封裝均不含鉛（Pb），采用100％無光澤鍍錫引線框架。

集成跟蹤電容器

?集成電容器可降低對外部的要求

EMI保護組件（UB封裝）

?用于檢測環形磁鐵或鐵質目標的運動

?寬工作溫度范圍

?使用磁輸入信號頻率進行操作

8 Hz至20 kHz

?大的有效氣隙

?3.5至24.0 V電源工作范圍

?反向電池保護

?抗機械和熱應力
