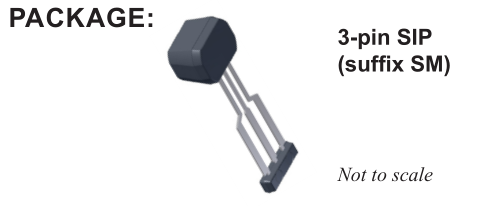

美國ALLEGRO型號ATS694LSM-RNOBD-T霍爾元件是一種霍爾效應感應集成電路，背偏置稀土顆粒和EMC保護電路，為真正的零速數字曲軸傳感提供了用戶友好的無PCB解決方案。 ATS694通過可變脈沖寬度輸出協議提供速度和方向信息。該裝置可用于感測旋轉的鐵磁目標。三個霍爾板用于創建兩個差分通道。這些通道以及先進的方向檢測算法用于生成高精度的速度輸出。高精度與方向信息的結合，即使在發動機間隙的情況下也能在大多數曲柄目標上提供絕對位置，使其成為停止/啟動發動機設計的理想選擇。使用先進的校準技術來優化信號偏移和幅度。該校準與信號的數字跟蹤相結合，可在整個氣隙和工作溫度范圍內實現精確的開關點。開漏輸出提供電壓輸出，使得下降的電邊緣（周期）之間的時間對應于速度，并且下降沿和相應的上升沿（脈沖寬度）之間的時間指示方向。 ATS694采用3引腳SIP封裝，無鉛（Pb），采用亞光錫引線框架電鍍和集成的分立EMC保護元件。帶有速度和方向輸出的曲軸位置傳感器IC

特點和好處

采用集成EMC組件的Allegro SM封裝可滿足大多數汽車EMC要求

?集成背偏置稀土顆粒

?帶有速度和方向信息的數字輸出

提供鐵磁目標位置信息

?增強算法可提供低抖動和高輸出

準確性

?通過斬波器進行電偏移補償

穩定

?具有內部遲滯的雙過零點

?在整個工作溫度范圍內具有高度可重復性

?自動增益控制和自動偏移調整

電路產生與氣隙無關的開關點

?使用掃描路徑和掃描路徑的強大測試覆蓋能力

IDDQ測量

?針對特定應用的工廠可編程選項

性能優化
