美國ALLEGRO型號A1421,A1422和A1423是交流耦合霍爾效應傳感器,其包括單片集成電路,其響應于由旋轉環形磁體產生的變化的差分磁場而切換,或者當與磁體耦合時,通過鐵質目標而切換。該系列器件還包括一個集成電容器,無需外部濾波電容即可提供高精度的模擬傳感。這降低了成本和組件,同時提高了最終傳感器解決方案的可靠性。通過兩個集成霍爾傳感器檢測磁場變化,然后在芯片上進行差分放大。差分傳感通過抑制該共模信號變化,在器件工作氣隙范圍內提供對徑向振動的抗擾度。使用帶集成電容的片上差分帶通濾波器消除了穩態系統偏移。該濾波器還提供相對于來自電磁源的干擾的抗擾度。該器件采用先進的溫度補償功能,用于高通濾波器,靈敏度和施密特觸發器開關點,以確保在各種氣隙和溫度范圍內對低頻進行最佳操作。每個裝置包括一個電壓調節器、兩個霍爾傳感器、一個溫度補償電路、一個低電平放大器、一個帶通濾波器、一個施密特觸發器和一個輸出驅動器。車載電壓調節器允許在4.0到26.5V的電源電壓下操作。輸出級可以在傳感器的整個頻率響應范圍內切換20毫安,并且與TTL和CMOS邏輯電路兼容。

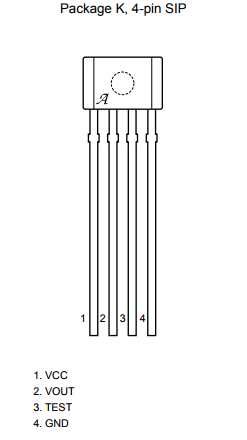

這個系列中的設備在其交換點規格上彼此不同? 陽離子及其開關極性。 A1421具有較小的遲滯和非對稱開關點,在過零點處有一個開關點。 A1422具有小的滯后和對稱的開關點,兩者都在零交叉附近。 A1423具有較高的抗振性,通過較大的滯后,可在零交叉點之外建立對稱的開關點。 輸出極性顯示在“產品選擇指南”表中。 這種選擇提供多種選擇? 實現廣泛應用解決方案的靈活性,包括汽車變速箱和曲軸速度傳感。 器件封裝的工作環境溫度范圍為-40°C至150°C,采用4引腳塑料SIP封裝。 每個封裝均提供無鉛(Pb)版本(后綴-T),帶有100%霧錫電鍍引線框架。
特點和好處
集成跟蹤電容器
?感應環形磁鐵或鐵質目標的運動
?寬工作溫度范圍
?磁輸入信號頻率為20 Hz至30 kHz的操作
?EMI / ESD抗性
?大的有效氣隙
?4.0至26.5 V電源工作范圍
?輸出兼容TTL和CMOS邏輯系列
?反向電池保護
?抗機械和熱應力
精密真實過零點開關點(僅適用于A1421)
?運行模式下的高抗振性(僅限A1423)
