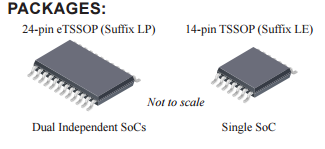

美國ALLEGRO型號A1339LLETR-T是一款360°角度傳感器IC，可提供基于磁性圓形垂直霍爾（CVH）技術的非接觸式高分辨率角位置信息。 它具有系統片上（SoC）架構，包括：CVH前端，數字信號處理和電機換向（UVW）或編碼器輸出（A，B，I）。 它還包括片上EEPROM技術，能夠支持多達100個讀/寫周期，以便對校準參數進行靈活的終端編程。 A1339非常適用于需要0°至360°角度測量的汽車應用，例如電子助力轉向（EPS），旋轉式PRNDL和油門系統。 A1339支持客戶集成到安全關鍵應用程序中。 A1339采用雙管芯24引腳eTSSOP封裝和單管芯14引腳TSSOP封裝。 封裝采用無鉛（Pb）封裝，采用100％霧錫電鍍引腳框架。

特點和好處

?非接觸式0°至360°角度傳感器IC，用于角度位置，轉速和方向測量

□能夠以900 G場感應磁鐵轉速，目標是12b有效分辨率

□圓形垂直霍爾（CVH）技術提供單通道傳感器系統，支持各種氣隙的操作

?根據ISO 26262：2011開發的硬件產品開發要求，用于安全關鍵應用

□單一模具版本設計用于滿足ASIL B要求，當與A1339安全手冊中規定的方式集成并與適當?shù)南到y(tǒng)級控制一起使用時

□雙模版本設計用于在按照A1339安全手冊中規定的方式集成并與適當?shù)南到y(tǒng)級控制一起使用時滿足ASIL D要求

?高診斷覆蓋率

□片上診斷包括邏輯內置自測（LBIST），信號路徑診斷和看門狗，以支持安全關鍵（ASIL）應用

□SPI上的4位CRC

?片上EEPROM，用于存儲工廠和客戶校準參數

□通過使用糾錯控制（ECC）進行單比特糾錯，雙比特錯誤檢測

?支持汽車和工業應用所需的惡劣工作條件，包括直接連接到12 V電池

□工作溫度范圍為-40°C至150°C

□工作電源電壓范圍為4.0至16.5 V.

?可支持ISO 7637-2 Pulse 5b至39 V.

?即使車輛關閉，低功率模式和轉向計數器也可以跟蹤電機位置

?支持多種輸出格式，便于系統集成

□ABI / UVW輸出為初始位置提供高分辨率，低延遲和PWM

□10 MHz SPI，用于低延遲角度和診斷信息;使多個獨立的IC能夠連接到同一總線

□可選擇ABI和UVW的輸出分辨率

?支持多種編程/配置格式

□可以通過SPI完全控制和編程系統，包括EEPROM寫入

□對于可用引腳有限的系統，可以通過VCC和PWM引腳執行寫入和讀取。這允許在生產線中為僅連接ABI / UVW和PWM引腳的器件配置EEPROM。

?堆疊雙芯片結構，以改善需要冗余傳感器的系統的芯片到芯片匹配

?相對于“并排”雙模具方向，針對給定磁體直徑減少磁體未對準對芯片與芯片匹配的影響
