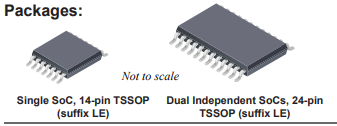

美國ALLEGRO型號A1335LLETR-T是一款360°非接觸式高分辨率可編程磁角度位置傳感器IC。它專為數字系統而設計，能夠通過I2C，SPI或SENT接口進行通信。該片上系統（SoC）架構包括基于圓形垂直霍爾（CVH）技術的前端，基于可編程微處理器的信號處理，以及支持I2C，SPI和SENT的接口。除了提供全轉角測量外，A1335還可為小于360°的角度測量應用提供縮放。它包括片上EEPROM技術，能夠支持多達100個讀/寫周期，可靈活編程校準參數。數字信號處理功能，包括溫度補償和增益/偏移調整，以及先進的輸出線性化算法，為軸端應用和離軸應用提供極其精確的線性輸出。 A1335非常適合需要高速360°角度測量的汽車應用，例如：電子助力轉向（EPS），變速箱，扭桿和其他需要精確測量角度的系統。 A1335線性化方案的設計考慮了具有挑戰性的離軸應用。 A1335采用14引腳TSSOP封裝的單芯片，或采用24引腳TSSOP封裝的雙芯片。兩種封裝均為無鉛（Pb），采用100％霧錫電鍍引腳框架。

特點和好處

360°非接觸式高分辨率角度位置傳感器

?CVH（圓形垂直霍爾）技術

?可提供單個芯片或雙獨立芯片

在一個包裝內

?數字輸出格式可在SPI，I2C和SPI中選擇

SENT（單邊半字節傳輸）

?SENT輸出符合SAEJ2716 JAN2010標準

Allegro專有的增強可編程功能

?客戶可編程的SENT滴答時間，范圍

從0.5到7.9μs

?SPI接口允許使用多個獨立傳感器

用于需要冗余的應用的IC

?刷新率：32μs，12位分辨率

?廣泛的診斷功能可實現汽車應用

實現符合ASIL-D標準

?可通過VCC上的曼徹斯特編碼進行編程

線，減少外部布線

?汽車溫度范圍：-40°C至150°C

?AEC-Q100汽車合格

?提供兩種類型的線性化算法：諧波

線性化和分段線性化

□啟用離軸操作

?可編程范圍 - 可以22.5°擴展到滿量程數字

產量

?基于微處理器的輸出線性化

?帶有糾錯控制（ECC）的EEPROM，用于修整

校準

?1 mm?。═SSOP）封裝

?基于連續性改善氣隙性能
