美國ALLEGRO型號A1334是一款360°角度傳感器IC，可提供基于磁性圓形垂直霍爾（CVH）技術的非接觸式高分辨率角位置信息。它具有片上系統（SoC）架構，包括：CVH前端，數字信號處理和數字（SPI）輸出。A1334非常適合需要高速0°至360°角度測量的汽車應用，如電子助力轉向（EPS）和油門系統。

A1334支持低速模式，適用于速率較慢的應用，高速模式適用于高速應用。高RPM模式適用于需要更高刷新率的應用程序，以最大限度地減少因延遲而導致的錯 低轉速模式適用于需要在較低角速度下運行的較高分辨率的應用。

作為其信號處理功能的一部分，A1334包括汽車級溫度補償，可在整個工作溫度和電壓范圍內提供精確的輸出。A1334還包括用于線路末端校準的EEPROM技術。

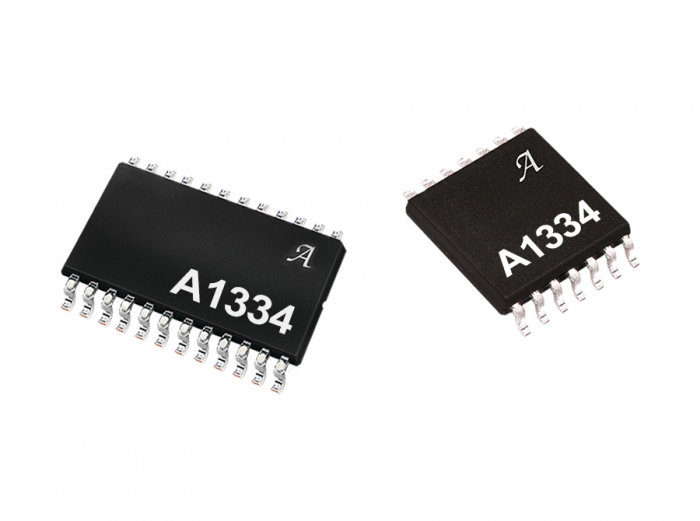

A1334采用14引腳TSSOP單芯片，或采用24引腳TSSOP封裝的雙芯片。兩種封裝均為無鉛（Pb），采用100％霧錫電鍍引腳框架。

主要特點

• 非接觸式0°至360°角度傳感器IC，用于角度位置，轉速和方向測量

• 可在單個封裝內提供單個裸片或雙獨立裸片

• 圓形垂直霍爾（CVH）技術提供單通道傳感器系統，具有氣隙獨立性

• 在低RPM模式下可實現12位分辨率，在高RPM模式下可實現10位分辨率

• 角度刷新率（輸出速率）可通過EEPROM編程配置在25和3200μs之間

• 能夠檢測超過7600 rpm的磁鐵轉速

• SPI接口允許使用多個獨立傳感器，用于需要冗余的應用

• EEPROM可編程角度參考（0°）位置和旋轉方向（CW或CCW）

• 汽車電池供電應用的絕對最大V CC為26.5 V.
