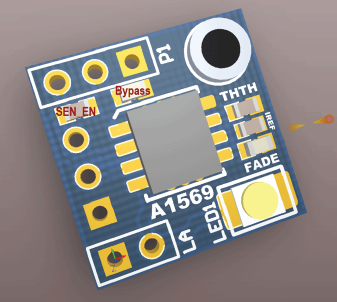

A1569 Proto Board是一個小型雙層雙面PCB，A1569安裝在電路板的正面。提供了所有基本組件。如果A1569原型板訂購時安裝了LED，唯一的要求是通過P1上的兩個通孔連接來連接電源（VIN）和接地（GND）（見圖1，圖2和圖3）。

為目標應用可能需要的所有外部連接提供通孔連接。所有帶有方形焊盤的通孔連接（未標記）都是接地連接。剩余的通孔連接，帶有圓形焊盤的連接，在電路板的底部標記為方便。

還提供了用于＃2螺釘?shù)陌惭b孔。該螺釘應該是非鐵的，以防止干擾霍爾元件的操作。
