美國ALLEGRO型號APS12625,APS12626雙通道低電壓霍爾效應傳感器IC元件

美國ALLEGRO型號APS12625和APS12626：2D，雙通道，低電壓霍爾效應鎖存器

APS12625和APS12626 2D霍爾效應鎖存器系列是為了功能安全而開發的，符合ISO 26262：2011標準。

這些器件是2D霍爾效應鎖存器，具有垂直和平面霍爾元件。它們可用于垂直和平面霍爾元件（XY，ZX和ZY）的所有三種組合。所有這三個選項都具有彼此正交的傳感軸，并為環形磁鐵提供90°的相位分離。相分離本質上與磁極間距和氣隙無關。

這些器件的2D架構通過在非常小的占位面積內提供兩個輸出選項和三個傳感軸選項，簡化了電機和磁編碼器設計。APS12625和APS12626為終端系統磁性設計提供了前所未有的靈活性。兩個輸出選項包括速度和方向輸出（APS12625）和正交通道A和通道B輸出（APS12626）。

如果傳感器在滯后區域（-P選項）上電，則該系列的獨特功能允許主機系統在重新啟動設備后恢復正確的狀態。當設備在其滯后區域中與一個或多個傳感器進行電源循環時，這減少了丟失計數/脈沖的潛在累積。
在單個硅芯片上，這些器件包括：三個霍爾板（一個平面和兩個垂直），一個多路復用器，一個小信號放大器，斬波穩定器，施密特觸發器和兩個NMOS輸出晶體管，可以吸收高達10 mA的電流。這些器件采用低壓設計，工作電壓為2.8至5.5 V，可在L溫度范圍（-40°C至150°C）內使用。APS12625和APS12626已達到175°C結溫500小時。

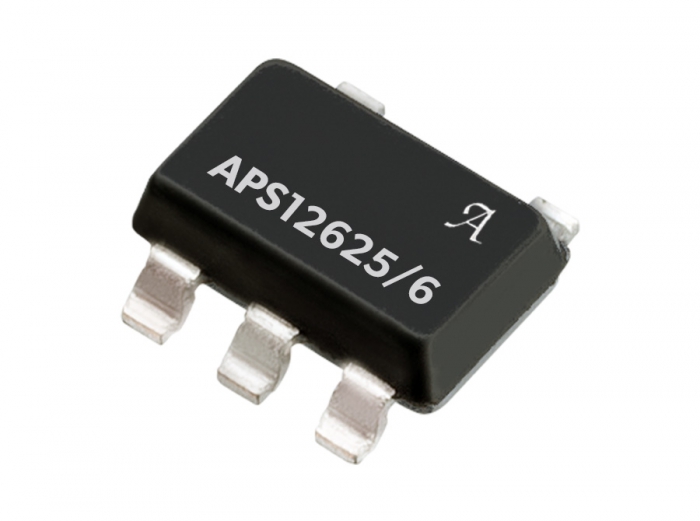

APS12625和APS12626采用5引腳SOT23W表貼封裝（LH），提供兩種選擇，適用于各種磁鐵到傳感器方向。這些封裝符合RoHS標準，不含鉛（Pb），采用100％霧錫電鍍引腳框架。

APS12625,APS12626主要特點

• 高度靈活且易于使用的傳感器，適用于電機/編碼器應用

• 通過平面和垂直霍爾元件進行2D磁感應

• 正交獨立于磁極間距和氣隙 - 無需優化目標

• 幾乎可以在任何方向上工作（XY，ZX和ZY選項）

• 減少丟失計數/脈沖的累積

• 系統可以在電源循環后恢復正確的狀態（-P選項）

• 正交或速度/方向信號的雙輸出

• 高磁靈敏度

• 針對具有穩壓電源軌的應用進行了優化

• 工作電壓范圍為2.8至5.5 V.

• 汽車級

• AEC-Q100合格

• T J高達175°C

• 輸出短路保護

• 抵抗身體壓力

• 小尺寸

APS12625,APS12626型號

APS12625LLHALU-AAP  APS12625LLHALU-BAP  APS12625LLHALU-CAP  APS12626LLHALU-AAP  APS12626LLHALU-BAP  APS12626LLHALU-CAP
