A1160：具有高級診斷功能的斬波穩定精密霍爾效應開關

美國ALLEGRO型號A1160是一款單極霍爾效應開關，具有外部診斷功能。在正常工作模式下，A1160可用作標準的單極霍爾效應開關。在存在足夠的磁場（> B OP（最大值））時，輸出晶體管導通（輸出信號切換為低電平）。此外，當磁場被移除（<B RP（min））時，A1160的輸出晶體管關閉（輸出信號切換為高電平）。

A1160包括靠近霍爾元件的導電線圈。啟用診斷功能后，這些線圈會通電。通電線圈產生內部磁場，可由霍爾元件檢測。在診斷模式下，A1160的輸出提供方波輸出，確認IC正確感應內部產生的磁場。診斷模式可以在IC內部運行整個磁路和電信號路徑，完全確認功能。因此，使用A1160可以消除對安全關鍵應用中冗余傳感器的需求，或者提高需要冗余傳感器（線控驅動系統等）的安全關鍵應用的穩健性。

A1160霍爾效應傳感器IC具有極高的溫度穩定性和抗應力性，特別適合在高達150°C的溫度范圍內工作。通過先進的動態偏移消除技術可實現卓越的高溫性能，該技術可降低通常由器件超模壓，溫度依賴性和熱應力引起的殘余偏移電壓。該器件在單個硅芯片上包括：穩壓器，霍爾電壓發生器，小信號放大器，斬波穩定器，施密特觸發器和開漏輸出，能夠吸收高達25 mA的電流。板載穩壓器允許在3.8至24 V的電源電壓下工作。

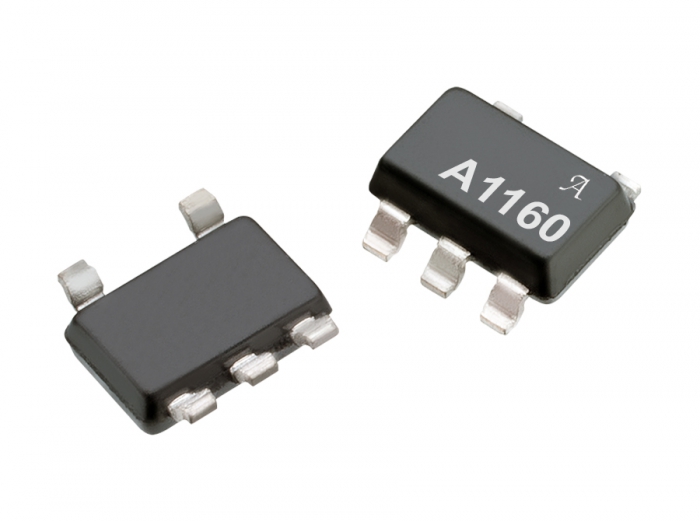

A1160采用5引腳SOT23W封裝。該封裝不含鉛（Pb），采用100％霧錫電鍍引腳框架。

主要特點

• AEC-Q100汽車合格

• 單極切換點

• 外部啟用的診斷功能

• 診斷功能可在IC內部運行整個磁路和電信號路徑

• 抵抗身體壓力

• 通過先進的斬波穩定技術實現卓越的溫度穩

• 輸出短路保護

• 內部穩壓器可以從未經調節的電源進行操作

• 反向電池保護

• 固態可靠性

• 小型表面貼裝封裝

• 零件號 A1160LLHLX-T
